AZK 401 reloaded, UL push-pull AB1, 2 x 20 W
Úvod
Na konci roku 2008 mi v jednom knihkupectví padla do ruky
Lampárna
od J. Vlacha, což se nemělo stát.
Knihu jsem koupil, přečetl a následně prolezl internet abych překvapeně zjistil, jaké množství lidí staví
elektronkové zesilovače. Tou dobou jsem zvažoval pořízení zdroje hudby do malé pracovny.
V zimě toho není moc na práci, takže jsem se rozhodl vstoupit do klubu vyvolených.
Protože jsem se na začátku nechtěl pouštět do žádných složitostí, koupil jsem na Aukru
AZK 401
s tím, že se na tom něco naučím. Tento prehistorický stroj má ale 100 V výstup,
pracuje dost blízko třídě B a je v opravdu hnusné pixli. A samozřejmě mono. Nicméně jsem poprvé navštívil
EZK
a koupil hromádku MKT kondenzátorů, elektrolytů a pár drobností. Po rekonstrukci spočívající převážně
ve výměně kondenzátorů se podařilo zesilovač rozjet s bednou kterou jsem k němu dostal.
|
|
|
|
|
|
|
|
|
... |
Pokračoval jsem různýma modifikacema AZK 401čky - dal jsem pryč dvě EF86, protože nepotřebuju mikrofonní vstupy, dále jsem dal pryč EZ80 a přepojil jsem GZ34 na její přívod z trafa. Tím kleslo anodové napětí koncového stupně a pracovní bod koncových elektronek jsem posunul blíže do třídy AB. Sehnal jsem knihu Věrný zvuk od J. Lukeše a spoustu jsem toho našel na internetu.
Rozhodl jsem se pro zásadní krok - předělat koncový stupeň na impedanci současných reprosoustav, dodělat druhý kanál a tedy to celé překopat a přesunout do jiné bedny.
Výstupní trafa
Kvalitní výstupní trafo je základ elektronkového zesilovače. V podstatě jsou tři možnosti: koupit v česku, koupit v zahraničí nebo si ho (nechat) navinout. V česku nabízí trafa GES, ty ale nemají moc povzbudivé reference. EZK prodává trafa Indel, o nich se toho moc neví. Web firmy Indel je příšerný, najít katalogový list ke konkrétnímu trafu vyžaduje detektivní práci. O materiálu, ze kterého jsou plechy nikde ani zmínka. Tak to tedy ne. Prozatím jsem se rozhodl upravit trafa z AZK 401, později možná sáhnu hlouběji do kapsy a poohlédnu se v zahraničí.
Pořídil jsem na Aukru další výstupní trafo, navštívil podruhé EZK a koupil smaltovaný drát ø1 mm. Trafa jsem rozebral,
odmotal původní vinutí a navinul jsem primár 2 * 932 z s odbočkama na 43 % původním drátem. Sekundár 64 z drátem ø1 mm
pro 8 Ω.
Vinutí primáru je podle
článku
ve starém amáru, způsob C, s tím že sekundár je pohromadě mezi polovinami primáru.
Při této práci se velmi osvědčil podkladový pás šířky 5 cm ze samolepek, který je z jedné strany pěkně hladký, takže závity se skládají jeden vedle druhého skoro samy.
|
|
|
|
|
|
|
Ra-a traf je vychází kolem 5 kΩ při zátěži 6 Ω. Obě trafa jsem úspěšně vyzkoušel ve starém zesilovači v UL zapojení.
Síťové trafo
Také síťové trafo je zkanibalizováno z AZK 401. Odmotal jsem žhavicí sekundáry a z anodového jsem sundal 135 z, abych snížil anodové napětí na zhruba 385 V po usměrnění. Vinutí už není symetrické, usměrňovat budu samozřejmě polovodičovým můstkem.
Dal jsem zpátky žhavicí vinutí pro ECCxx. Vinutí pro GZ34 jsem vyhodil, pro
EL34 taky, protože se sloupala izolace. Nakonec jsem namotal dvě samostatná vinutí fungl novým
drátem ø1.2 mm
pro žhavení EL34. Žhavicím vinutím jsem ubral 1 závit (tedy z 12 z na 11 z), protože trafo pochází z doby, kdy v síti bylo 220 V,
dnes je tam 230 V. Žhavicí sekundáry dávají při zátěži kolem 6.4 V, bez této změny to bylo 7 V.
Vinutí pro záporné mřížkové předpětí koncových pentod zůstalo beze změny.
|
Otázkou je, zda trafo v novém zesilovači utáhne oba kanály. Z původní sestavy zůstanou dvě EL34, dvě ECC83 a jedna ECC83 se zamění za ECC81 která má stejnou spotřebu. Odpadne tedy:
- EZ80 - 3.8 W
- GZ34 - 9.5 W
- 2 * EF86 - 2.5 W
- EM84 - 1.3 W
- žárovka - 1.9 W
Tedy dohromady ubylo na žhavení 19 W. Přibude:
- ECC81 - 1.9 W
- 2 * EL34 - 18.9 W
... dohromady je potřeba na žhavení dalších 21 W, 2 W chybí, zhruba 3 W ale "zůstávaly" na anodě GZ34 v AZK 401. Větší problém představuje dvojnásobný klidový proud koncového stupně. Trafo je ale hodně robustní, má rezervu aby mělo slabé rozptylové pole, takže to snad zvládne. Spotřeba na žhavení je kolem 45.5 W, anodový zdroj musí v klidu dodat 80 W, měřená spotřeba zesilovače je zhruba 150 W, AZK 401 brala kolem 110 W.
Zapojení
Dlouho jsem rozmýšlel zapojení zesilovače, nakonec jsem vyšel ze schématu
Jolidy 302
.
Mezi SRPP
a LTP jsem použil vazební kondenzátor, abych se nemusel trápit
s nastavením pracovního bodu invertoru.
|
|
Vzhledem k tomu že používám nižší napětí zdroje než originál a úrovně jednotlivých napětí ani nejsou v popisu, jsou hodnoty odporů přepočítány.
SRPP
Na vstupu zesilovače je SRPP
,
který je spočítán tak, aby bylo možné vyvést stejnosměrnou vazbu na invertor. Nakonec jsem ale od ní upustil,
protože mi není moc jasné, jak to může bez stabilizace anodového napětí vůbec fungovat.
V SRPP je použita ECC83 (=12AX7) - má vysoký zesilovací činitel (μ=100) a v SRPP zapojení klesne výstupní impedance na asi 31 kΩ z katalogových Ri=62.5 kΩ.
| Různé druhy ECC83/12AX7 | ||||
|---|---|---|---|---|
Tesla |
Tungsram |
FWE |
RWN |
JJ Electronic |
ECC83 se vyskytuje v různých provedeních, ceněné jsou ty, které mají frame grid
konstrukci:
[1]
,
[2]
.
.
Oběma triodama V1 teče shodný klidový proud, z grafu anodové charakteristiky a katalogových parametrů jsem zvolil 0.8 mA.
Pro výpočet odporů R2 a R3 exitují různé magické postupy, použil jsem
tento
:
Rak = Rk = ((B2+ / 2 * Iq) - Ri) / (μ + 1) 270 V / ((2 * 0.00008 A) - 62500 Ω) / (100 + 1) = 1052 Ω Nejbližší hodnota R2 = R3: 1 kΩ
V reálu je na R2 a R3 (990 Ω) úbytek 0.85 V, takže klidový proud je 0.84 mA.
Invertor
Další stupeň je Schmittův invertor, známý také jako
Long Tailed Pair
.
Je zde použita ECC81 (=12AT7), protože s ní má tento stupeň mnohem nižší výstupní impedanci než s ECC83, kterou zde
mnozí používají.

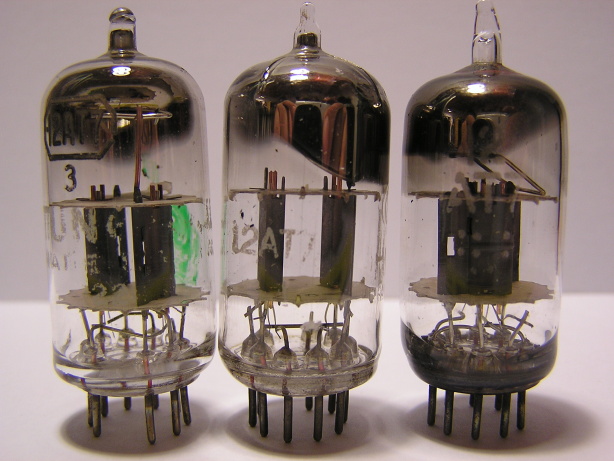

| Různé druhy ECC81/12AT7 | |||
|---|---|---|---|
FWE |
Telefunken |
Tungsol, Hytron, Motorola |
JJ Electronic |
Rezistory v anodách se obvykle volí jako dvojnásobek Ri, dal jsem tedy R8 18 kΩ, s tím že spodní trioda ho má mít o cca 10 % vyšší (R9 = 18 kΩ + 1.8 kΩ). Klidový proud triod v invertoru (V2) jsem zvolit 4 mA, pracovní bod na -1,8 V z toho vychází:
Rb = Ub / (2 * Iq) 1.8 V / (2 * 0.004 A) = 225 Ω Nejbližší hodnota R7: 220 Ω
Úbytek na tail rezistoru (R4) jsem zvolil 123 V, z toho při napětí B2+ = 353 V zbývá pro triody Ua = 230 V.
Rt = (Ut - Ub) / (2 * Iq) (123 V - 1.8 V) / (2 * 0.004 A) = 15150 Ω Nejbližší hodnota R4: 15 kΩ
V reálu je na R4 (14.8 kΩ) úbytek 110 V, na R7 je 1.8 V, takže klidový proud je 8 mA přes obě triody.
Výkonový stupeň
Na konci je klasický
push-pull
se dvěma EL34 v linearizovaném zapojení.

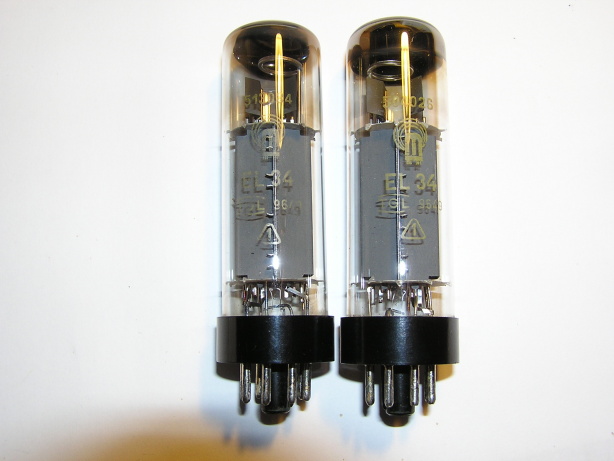

| Různé druhy EL34 | |||
|---|---|---|---|
2 x RWM |
Tesla |
párovaná čtveřice, JJ Electronic |
Tesla Rožnov, EL34 v baňce PL509 |
Klidový proud je 48 mA, což při 385 V dělá anodovou ztrátu necelých 19 W, takže je zbytečně nepřetěžuju. Pracovní bod se nastavuje ze samostatného zdroje, pro každou pentodu zvlášť. Klidový proud se měří voltmetrama přes katodové odpory R17, R18 - 10 Ω, tedy 50 mA = 0.5 V.
| Poměry v koncovém stupni | |||
|---|---|---|---|
|
|||
Anodový zdroj
Za Graetzovým můstkem je klasický π článek. Tlumivka 2 H je zde spíše pro srandu králíkům, měla by být na větším jádře. Ale válela se mi v šuplíku, tak jsem navinul 500z drátem sundaným z anodového vinutí síťového trafa. Dále má každý kanál vlastní filtrační větev.
Žhavení
Žhavení je běžným zbůsobem odbručeno pomocí uzeměného umělého středu. Elektronky invertoru (ECC81) mají střed žhavení připojen na umělý potenciál 130 V, aby nebylo překočeno maximální Uk/f = 90 V.
Konstrukce
Zesilovač je v dřevěné skříňce, zhotovené ze smrkových desek zakoupených v Baumaxu. Čelní panel a panel s paticema je z 5 mm modelářské překližky. Nátěr tvoří pár vrstev třešňového mořidla a Xyladecor Oversolu. Není to zrovna precizní řemeslná práce, na to nejsem vybaven.
|
|
|
|
|
|
|
|
|
|

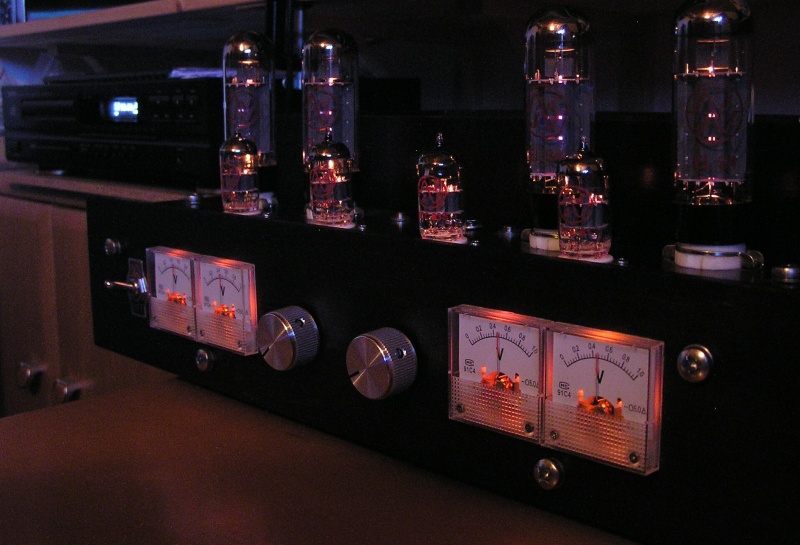

Konstrukce je v dnes oblíbeném otevřeném stylu - elektronky jsou na horním panelu. V zesilovači je několik univerzálních destiček: anodový zdroj, nastavení pracovního bodu koncových pentod, na síťovém trafu jsou přichyceny symetrizace žhavicích vinutí a zdroj -Ug, na poslední jsou vstupní potenciometry. Zbytek je zadrátován stylem point-to-point.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Oživení
Nejprve jsem překontroloval naprázdno žhavicí napětí a střídavé napětí anodového sekundáru. Také jsem ověřit funkci nastavení pracovního bodu každé EL34ky, rozsah je -27 až -40 V.
Dále jsem postupoval odzadu - zapojil jsem anodové napětí na trafa, osadit koncové pentody a vytočil jsem potenciometry biasu doleva na maximální záporné -Ug. Zesilovač jsem opět zapnul a nastavil jsem klidový proud za sledování voltmetrů na panelu. Klidové napětí na zdroji mi poskytlo vodítko pro výpočet srážecích odporů ve zdroji pro vstupní triody.
Nakonec jsem se pomodlil tolikrát, kolik bylo návštěv v EZK a osadil jsem triody. Pravý kanál zesilovače začal hrát napoprvé, v levém kanále mě potrápil jeden špatně propájený spoj na patici elektronky, takže ke slovu musel přijít generátor a osciloskop. Pak následoval první zkušební poslech.
Kolik to stálo ...
... radši ani nechci vědět, takže jen seznam toho nejdůležitějšího. Různý spotřebák nemá cenu uvádět. To máte: prkna, vrtáky, barvy, lepidlo, šroubkymatkypodložky, dráty, pojistky, distanční sloupky, smršťovací bužírky ... Tak nevím proč mi tento odstavec připomíná pana Lorence.
| Zesilovač | ||||
|---|---|---|---|---|
| Značka | Typ | Množství | Cena | Poznámka |
| V1 | ECC83s | 2 | 458 | dvojitá trioda |
| V2 | ECC81 | 2 | 458 | dvojitá trioda |
| V3, V4 | EL34 | 4 | 1450 | koncová pentoda |
| R1 - R16 | odpor | 32 | 76 | 2 W, metaloxid |
| R17, R18 | odpor 1 kΩ | 4 | 14 | 4 W |
| R19, R20 | odpor 10 Ω | 4 | 28 | 3 W |
| POT1 | 50 kΩ/G | 2 | 49 | potenciometr logaritmický |
| Trim1, 2 | 20 kΩ | 4 | 1034 | potenciometr precizní víceotáčkový |
| C1 | 10 n/1000 V | 2 | 30 | MKT209 |
| C2 | 220 n/250 V | 2 | 17 | MKT206 |
| C3 | 150 n/400 V | 2 | 32 | MKT207 |
| C4 | 22 p/500 V | 2 | 16 | MICA |
| C5, C6 | 220 n/400 V | 4 | 50 | MKT207 |
| Patice | 4 | 304 | noval, keramická, do chassis | |
| Patice | 4 | 323 | oktal, keramická, do chassis | |
| M1, M2 | MP91 | 4 | 476 | panelový voltmetr 1 V |
| CUL 1.00 | 0.46 kg | 275 | smaltovaný drát, sekundár VT | |
| LL10 | 1 | 116 | pertinaxová pájecí lišta 11 x 500 mm, rozteč ok 8 mm, stříbřená | |
| KNOB MAD28 | 2 | 175 | kovový knoflík 28 mm | |
| H25PS050 | 4 | 100 | univerzál deska 50 x 100 | |
| CIN35G ZGJ BLK/RED | 2 | 40 | konektor CINCH, zásuvka na panel, zlacená | |
| SV1315G BLK/RED | 4 | 68 | svorka kovová zlacená 15 mm, repro | |
| Anodový zdroj + žhavení | ||||
|---|---|---|---|---|
| Značka | Typ | Množství | Cena | Poznámka |
| H25PS160 | 1 | 72 | univerzál deska 100 x 160 | |
| EURO vidlice | 1 | 120 | síťová s filtrem, na panel | |
| D1 - D6 | SF38 | 6 | 44 | Rychlá dioda, 600 V, 3 A |
| D7 - D11 | BY133 | 6 | 5 | dioda 1300 V, 1 A |
| R1 | odpor 47 kΩ | 1 | 10 | 5 W |
| R2, R6 | odpor 2.2 kΩ | 2 | 20 | 5 W |
| TER1 | termistor | 2 | 43 | NTC25R-2A |
| VAR1 | varistor | 2 | 3 | JVR14N431K |
| C2-4, C7 | 100 M/450 V | 4 | 300 | ELRA |
| R5, - R9 ... | odpor | 19 | 41 | 2 W, metaloxid |
| C1 | 100 n/630 V | 1 | 19 | MKT208 |
| C2-3, 4, 8 | 47 M/450 V | 4 | 100 | ELRA |
| C5, C9 | 500 M/500 V | 2 | 638 | TC509 |
| C10, 11 | 100 M/160 V | 2 | 20 | ELRA |
| SCOTCH 24-4.5 | 1 | 200 | Stínící páska z drátěného pletiva, pocínovaná měď prům.0,12 mm, 25,4 mm/4,5 m | |
| CSA 1.5 BLK | 3 m | 45 | vodič propojovací, silikonová izolace, žhavení EL34 | |
| CSA 0.75 BLK | 6 m | 64 | vodič propojovací, silikonová izolace, žhavení ECCxx | |
| CUL 1.20 | 0.47 kg | 276 | smaltovaný drát, napájecí trafo | |
| LED5 Orange | 4 | 10 | podsvícení voltmetrů | |
| SW1 | SSK1553RED 01 | 1 | 64 | spínač, s doutnavkou, prosvětlený |
| SW2 | TS101 | 1 | 24 | páčkový spínač |
| DP04 | 1 | 17 | držák pojistky PP5, na panel | |
| DP06 | 2 | 27 | držák pojistky PP6, 6.3 A/250 V, na panel | |
K tomu je potřeba připočíst obětní AZK 401 a výstupní trafo (oboje na Aukru cca 1300 Kč), po jejichž rozebrání zbyly ojeté elektronky na oživování a zkoušení. Takže odhadem je to něco přes 10 000 Kč. Některé věci (voltmetry, precizní potenciometry pro bias) je možné si odpustit. Stínicí páska, pájecí lišty, MICA kondenzátory a knoflíky pocházejí z GES-ELECTRONICS, zbytek je z prodejny EZK, kterou jsem v průběhu stavby navštívil tolikrát, že jsem to přestal po páté počítat.
Změny, vylepšení
2010, verze 2
Chystám se udělat pár vylepšení, zatím je to ve stadiu příprav:

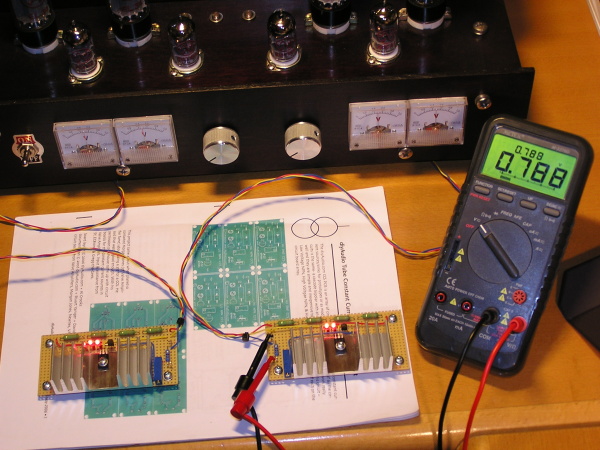

- Rezistor R4 v invertoru nahradit za CCS , rezistory v anodách invertoru (R8 , R9) jsou pak shodné
- Snížit rezistor ve zpětné vazbě R10 na 15k
- Rezistory R2 a R6 ve zdroji nahradit regulátorem - The Simple High-voltage regulator
|
|
|
|
Pro simulaci dějů v zesilovači jsem začal používat LTSpice. Zapojení je zatím nevyzkoušené.
Co na tom poslouchám ?
Zesilovač není vybaven přepínačem vstupů - jediný zdroj signálu je starý CD přehrávač DENON. Připojovat rádio neplánuju, český éter je zamořený hudebníma sračkama, debilní reklamou a moderátorskými bláboly privátních stanic. Snad jen pokud posloucháte ČRo 3 nebo vinyl, má smysl mít další vstupy.
Pokud jde o žánry, tak je jasné že poté co vyvinete úsilí k sestrojení takového přístroje, nebudete na tom poslouchat zvonky štěstí, hip-hop, techno či jiné duchamorné záležitosti. Protože tam kde chybí umělecká kvalita, technická dokonalost už to nezachrání. Teda ne že by tento zesilovač byl zrovna High-End, ale snad chápete. Osobně preferuji rock 60. a 70. let, blues nebo folk.
Takže se rozvalíme v křesle, nalejeme sklenku dobrého moku a v šeru pozorujeme
'ó jak ty elky krásně žhnou'
při poslechu třeba:
- Bob Dylan, hudební génius
- Eric Clapton, mistr Slowhand
- Dire Straits, Mark Knopfler, tento pán - čím starší, tím mu to líp hraje
- Pink Floyd, prostě nesmrtelná klasika, a taky sólové desky Rogera Waterse
- Jimi Hendrix, Jethro Tull, Yes, Alan Parsons ...
